Co je převodová matice vnitřního a vnějšího závitu a jak funguje?

Co je Převodní matice s vnitřním a vnějším závitem

Konverzní matice vnitřního a vnějšího závitu je malý válcový spojovací prvek, který nese dva různé tvary závitů na jediném těle: vnější závit na vnější stěně a vnitřní závit procházející jejím otvorem. Instaluje se do předvrtaného nebo předvrtaného otvoru pomocí vnějšího závitu a jakmile je usazen, vnitřní závit přijímá šroub, čep nebo šroub jiné velikosti nebo standardu závitu. Tato součást je také běžně označována jako matice závitového adaptéru, matice s dvojitým závitem nebo matice redukce závitu a všechny tyto termíny popisují stejnou základní funkci přemostění dvou různých specifikací závitu v rámci jednoho dílu.

V praxi to znamená, že závitový adaptér tohoto druhu umožňuje, aby otvor, který byl původně dimenzován pro jeden spojovací prvek, bezpečně přijal jiný spojovací prvek, aniž by bylo nutné obrábět nový otvor nebo měnit okolní strukturu. To je zvláště užitečné, když zařízení používá smíšený metrický a imperiální hardware, když je původní otvor opotřebovaný nebo poškozený, nebo když změna designu vyžaduje, aby byl do stávajícího montážního bodu namontován menší nebo větší šroub. Protože konverzní matice standardizuje výsledný závit, podporuje také zaměnitelnost napříč sestavami, které by jinak vyžadovaly zakázkově opracované díly.

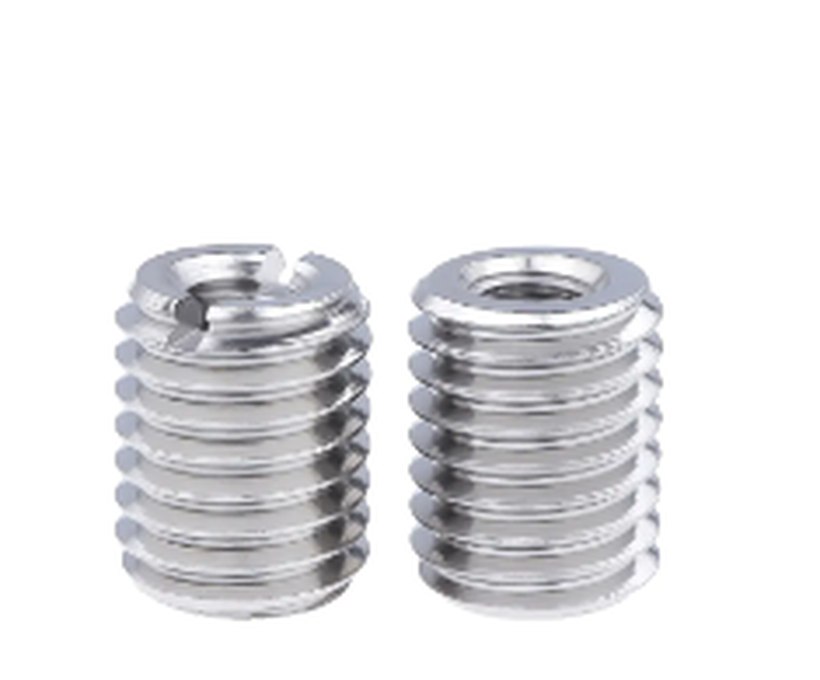

Výše uvedená fotografie ukazuje převodní matici s vnitřním a vnějším závitem z nerezové oceli vyráběnou ve dvou konfiguracích. Část na levé straně obsahuje drážkovanou horní část, která umožňuje, aby matice byla během instalace poháněna plochým nástrojem, zatímco část napravo používá horní část s hladkým otvorem a je obvykle poháněna vnitřním šestihranným klíčem nebo vyhrazeným instalačním závitníkem. Obě části sdílejí stejnou základní strukturu: šroubovitý vnější závit na vnějším povrchu pro ukotvení do základního otvoru a samostatný vnitřní závit uvnitř otvoru, do kterého je zasunut spojovací prvek. Konverzní matice tohoto typu se vyrábějí z uhlíkové oceli, nerezové oceli nebo mosazi, přičemž nerezová ocel se běžně volí pro aplikace, kde je prioritou odolnost proti korozi.

Konverzní matice s vnitřním a vnějším závitem, matice s dvojitým závitem a závitové adaptéry této obecné konstrukce se široce používají všude tam, kde závit již přítomný v otvoru neodpovídá upevňovacímu prvku, který je třeba nainstalovat, včetně montáže strojů, montáže automobilových součástí, údržby zařízení a generální opravy opotřebovaných nebo poškozených závitových otvorů.

Jak funguje převodní matice vnitřního a vnějšího závitu

Princip činnosti matice závitového adaptéru je jednoduchý, jakmile jsou dva závitové systémy koncepčně odděleny. The vnější závit zabírá se základním materiálem ať už se jedná o předzávitový kovový otvor, závitový výstupek nebo protilehlý přípravek, a je to tento vnější závit, který určuje, jak je matice uchycena v okolní struktuře. The vnitřní závit zabírá s příchozím spojovacím prvkem a tento vnitřní závit je vybrán nezávisle na vnějším závitu, což je přesně to, co umožňuje dílu převádět mezi dvěma různými velikostmi nebo standardy. Mezi instalací a konečným použitím se krouticí moment přenáší skrz samotné tělo matice, takže tloušťka stěny a výběr materiálu ovlivňují jak velké zatížení sestava unese.

Během instalace je vnější závit zaražen do základního otvoru do určené hloubky, po které je vnitřní otvor připraven k přijetí protilehlého šroubu nebo šroubu. Izometrický obrázek níže označuje hlavní konstrukční rysy typické konverzní matice s vnitřním a vnějším závitem, včetně těla vnějšího závitu, vnitřního závitového otvoru, celkové délky a vnějšího průměru, které společně definují, jak je díl specifikován a objednáván.

Jak ukazuje izometrický diagram, vnější závit a vnitřní závit jsou funkčně oddělené, i když sdílejí stejné tělo, což je základní myšlenkou každé převodní matice vnitřního a vnějšího závitu, matice s dvojitým závitem a adaptéru se závitem. Celková délka a vnější průměr jsou dva rozměry, které se nejčastěji používají ke specifikaci součásti, protože určují, zda matice fyzicky zapadne do dostupné hloubky otvoru a vůle otvoru. Funkce pohonu, ať už jde o slot nebo vnitřní šestihran, ovlivňuje pouze způsob instalace součásti a neovlivňuje její chování při přenášení zátěže, jakmile je usazena. Tloušťka stěny mezi vnitřním otvorem a kořenem vnějšího závitu je dalším faktorem, který by si měli montéři uvědomit, protože tenčí stěna obecně snižuje krouticí moment, který může díl bezpečně odolat během instalace. Pochopení této dvouvláknové struktury usnadňuje výběr správné velikosti při převodu mezi metrickým a imperiálním hardwarem, což je popsáno v další části.

Typy závitů a standardní velikost pokrytí

Každá převodní matice vnitřního a vnějšího závitu je definována dvěma samostatnými popisky závitu, jedním pro vnější závit a jedním pro vnitřní závit, a každý z nich může nezávisle sledovat buď metrický systém, nebo jednotný palcový systém. A matice adaptéru metrický na anglosaský závit je jednoduše část, kde vnější závit sleduje jeden systém, obvykle metrický, zatímco vnitřní závit sleduje druhý, běžně jednotný hrubý nebo jednotný jemný. Tato flexibilita je důvodem, proč jsou matice s dvojitým závitem užitečné v zařízeních, která udržují metrické i imperiální zařízení vedle sebe.

V rámci metrického systému jsou závity popsány normou pro všeobecné použití ISO 261, která definuje jmenovité průměry a k nim přidružené řady hrubého a jemného stoupání. V rámci palcového systému zůstávají série Unified Hrubý (UNC) a Unified Dobře (UNF) definované v ASME B1.1 nejrozšířenějším označením napříč strojírenskými a automobilovými aplikacemi v Severní Americe. Konverzní matice s vnitřním a vnějším závitem se obvykle vyrábějí tak, aby pokryly jmenovitý rozsah od přibližně M3 do M30 na metrické straně , se srovnatelným sortimentem dostupným v unifikovaných hrubých a sjednocených jemných označeních, což umožňuje jediné produktové řadě obsluhovat široký rozsah velikostí otvorů bez vlastního nářadí.

Při specifikaci dodavatele matice závitového adaptéru nebo při požadavku na zakázkovou matici redukce závitu je obecně dobrou praxí potvrdit označení vnějšího i vnitřního závitu samostatně, spolu s řadou stoupání, spíše než předpokládat, že jediné označení velikosti pokrývá oba závity. Tím se zabrání neshodám během montáže a zkrátí se proces získávání zdrojů pro inženýrské a nákupní týmy.

Materiálové opce a srovnávací výkon

Konverzní matice s vnitřním a vnějším závitem se běžně vyrábějí ze tří základních materiálů: uhlíková ocel, nerezová ocel a mosaz a volba mezi nimi obecně závisí na rovnováze pevnosti, odolnosti proti korozi a teplotní toleranci požadované aplikací. Uhlíková ocel nabízí silný obecný mechanický výkon a často se používá pro standardní strojní montáž, kde je provozní prostředí suché a kontrolované. Nerezová ocel vyměňuje malé množství surové pevnosti za výrazně lepší odolnost proti korozi, a proto je závitová konverzní matice z nerezové oceli často specifikována pro venkovní zařízení, prostředí přilehlá k moři nebo součásti vystavené mytí a vlhkosti. Mosaz poskytuje dobrou obrobitelnost a užitečnou elektrickou a tepelnou vodivost a je často vybírána pro pouzdra elektroniky nebo přesné nástroje, kde záleží na odolnosti proti zadření a nemagnetických vlastnostech více než na maximální pevnosti.

Níže uvedená tabulka představuje relativní srovnání těchto tří materiálů napříč třemi výkonnostními dimenzemi na obecné stupnici od nuly do deseti. Hodnoty jsou ilustrativní a mají odrážet široce uznávané vztahy materiálových vlastností spíše než výsledky z jediné laboratorní zprávy o zkoušce, takže by měly být používány spíše jako obecná plánovací reference než jako přesná specifikace.

Jak ukazuje graf, uhlíková ocel i nerezová ocel mají vysoké skóre v pevnosti v tahu, což vysvětluje, proč jsou obě běžnou volbou pro spoje nosných strojů. Nerezová ocel vykazuje jasnou výhodu v odolnosti proti korozi, což je v souladu s jejím rozšířeným použitím jako závitová převodní matice z nerezové oceli ve vlhkém nebo venkovním prostředí. Mosaz se při hrubé pevnosti v tahu mírně táhne, ale zůstává praktickou možností tam, kde je obrobitelnost a nemagnetické chování důležitější než maximální nosnost. Teplotní tolerance se řídí podobným vzorem, přičemž nerezová ocel si obecně zachovává mechanické vlastnosti v širším rozsahu než mosaz. Žádný z těchto rozdílů nečiní jeden materiál univerzálně lepším a správný výběr závisí na přizpůsobení materiálu specifickým mechanickým a ekologickým požadavkům sestavy.

Kapacita zatížení a návrh záběru závitu

Velikost zatížení, které může matice závitového adaptéru přenést, než se závity odtrhnou nebo vytáhnou, úzce souvisí s tím, jak velká je dostupná délka záběru závitu, což znamená, jak hluboko je vnější závit usazen v základním otvoru. Obecné odkazy na konstrukci spojovacího prvku, včetně pokynů široce zdokumentovaných ve zdrojích, jako je Strojní zařízení's Handbook, naznačují, že síla vytažení se rychle zvyšuje, když délka záběru roste z mělké hloubky, a poté se vyrovná, jakmile záběr dosáhne zhruba jeden a půl až dvojnásobek jmenovitého průměru. Za tímto bodem přispívá dodatečná hloubka k relativně malé přídržné síle, protože vnější závity nejblíže vstupu do otvoru nesou neúměrný podíl zatížení.

Tento vztah je spíše obecným technickým principem než pevným číslem pro každý díl, protože skutečný výkon závisí také na tvrdosti základního materiálu, třídě lícování závitu a kvalitě instalace. I tak je níže uvedený trend užitečným referenčním plánem při rozhodování o tom, jak hluboký závit by měl být vyvrtán, aby bylo možné přijmout danou konverzní matici, zejména u těžké dvouzávitové matice pro stroje, kde bude spoj vystaven opakovanému zatížení.

Křivka prudce stoupá mezi mělkým záběrem a zhruba násobkem jmenovitého průměru, což je oblast, kde se získá většina použitelné přídržné síly. Mezi jedním a dvojnásobným průměrem křivka pokračuje ve stoupání, ale pomaleji a vykazuje klesající návratnost, jak se hloubka záběru dále zvyšuje. Nad přibližně dvojnásobným průměrem se trend zplošťuje, což naznačuje, že další hloubka díry přináší jen malý praktický přínos pro většinu standardních aplikací. Tento vzor je v souladu s obecnou mechanikou závitů, kde prvních několik závitů v záběru nese větší podíl axiálního zatížení než závity dále v díře. Pro konstruktéry, kteří specifikují OEM díl vlastní závitové redukční matice, tento trend podporuje výběr délky záběru v rozsahu jeden a půl až dva průměry jako rozumný obecný cíl pro vyváženou pevnost bez nadměrné hloubky otvoru.

Typické aplikační scénáře napříč odvětvími

Konverzní matice s vnitřním a vnějším závitem a matice s dvojitým závitem se objevují v široké škále průmyslových nastavení a čtyři kategorie níže představují obecné oblasti, kde jsou tyto komponenty pro převod průmyslových závitů nejčastěji specifikovány. Automobilová montáž zůstává jednou z největších aplikačních oblastí , zahrnující součásti motoru, skříně převodovky a montážní body podvozku, kde jsou standardy smíšených závitů běžné na různých platformách vozidel. V těsném závěsu následuje obecné strojírenství, kde se matice závitových adaptérů používají jak při originální montáži, tak při opravách odizolovaných nebo poškozených otvorů v terénu. Letecké a železniční aplikace mají tendenci vyžadovat přísnější sledovatelnost a konzistenci materiálu, zatímco hydraulické systémy a další specializovaná zařízení doplňují zbývající podíl.

Níže uvedená tabulka představuje obecné ilustrativní rozdělení těchto kategorií aplikací, které má odrážet široce pozorované vzorce použití v sektoru závitových spojovacích prvků spíše než údaje získané z jedné konkrétní studie trhu.

Automobilový průmysl a všeobecné strojírenství společně tvoří většinový podíl na tomto názorném členění, což odpovídá skutečnosti, že oba sektory kombinují vysoké montážní objemy s častou potřebou sladit metrický a imperiální hardware na stejné výrobní lince. Letectví a železniční aplikace tvoří menší, ale stále smysluplný podíl, a tato odvětví obvykle kladou další důraz na sledovatelnost materiálu a dokumentovanou kontrolu kvality vzhledem k bezpečnostní povaze příslušných sestav. Hydraulická a další specializovaná zařízení představují zbývající část, kde se konverzní matice často používají k přizpůsobení spojovacích otvorů nebo k opravě závitových spojů na čerpadlech a rozdělovačích. Relativní velikosti těchto segmentů se mohou měnit v závislosti na regionálním průmyslovém složení, takže čtenáři by měli graf považovat spíše za obecnou orientaci než za přesné měření trhu. I tak je tento vzor užitečný pro pochopení toho, proč jsou komponenty pro konverzi průmyslových závitů navrženy tak, aby sloužily několika sektorům najednou, spíše než jedinému úzkému případu použití.

Kompatibilita materiálu a prostředí

Výběr správného materiálu pro dané provozní prostředí je jedním z nejpraktičtějších rozhodnutí při získávání výrobce matic s dvojitým závitem pro konkrétní projekt. Níže uvedená teplotní mapa shrnuje obecnou vhodnost pro čtyři běžná prostředí, přičemž tmavší stínování představuje silnější obecné přizpůsobení založené na dobře zavedených materiálových charakteristikách spíše než na formální testovací matrici. Tento druh srovnání je užitečný během časného přezkoumání návrhu, než je uzamčena konečná specifikace, protože zdůrazní, která materiálová skupina se pro dané prostředí vyplatí vyhodnotit jako první.

Uhlíková ocel se dobře hodí pro obecné strojní zařízení, kde je prostředí typicky suché a kontrolované, ale její vhodnost klesá v námořním nebo korozivním prostředí bez dodatečného pokovování nebo povlaku. Nerezová ocel si udržuje vysoké hodnocení vhodnosti pro většinu prostředí, a proto se tak často objevuje ve specifikacích pro převodní matice s vnitřním a vnějším závitem používané venku nebo v mycích prostorách. Mosaz se obecně dobře hodí pro elektroniku a kontexty přesných nástrojů, kde jsou její nemagnetické chování a vodivost cennější než surová pevnost, zatímco její odolnost proti korozi je v obecném průmyslovém prostředí mezi uhlíkovou ocelí a nerezovou ocelí. Tyto vzory jsou založeny spíše na dobře zdokumentované materiálové vědě než na proprietárních datech a jsou zamýšleny spíše jako výchozí bod pro prověřování materiálů než jako náhrada za technické přezkoumání specifické pro životní prostředí. Kupující, kteří hodnotí dodavatele matic závitového adaptéru pro nový program, často používají jednoduchou lícovací matici, jako je tato, k užšímu výběru kandidátských materiálů, než si vyžádají podrobné mechanické údaje.

Návod k instalaci

Správná instalace převodní matice s vnitřním a vnějším závitem má přímý vliv na výkon hotového spoje a níže uvedená obecná sekvence odráží běžnou praxi u variant s drážkou i bez drážky. Příprava základního otvoru je krok, který s největší pravděpodobností ovlivní konečný výkon, protože poddimenzovaný nebo špatně zarovnaný vodicí otvor může vést ke křížovému závitu během instalace. Kroky jsou uvedeny v typickém pořadí, ačkoli konkrétní produkty mohou obsahovat další pokyny od dodavatele pro neobvyklé základní materiály nebo prostředí s vysokými vibracemi.

1. Ověřte velikost vnějšího závitu podle závitového otvoru a velikost vnitřního závitu podle upevňovacího prvku, který bude instalován, a zkontrolujte jak průměr, tak řadu stoupání.
2. Zkontrolujte, zda je vodicí otvor čistý, odstraňte všechny třísky, olej nebo nečistoty, které by mohly bránit úplnému zapojení závitu.
3. Pokud aplikace zahrnuje vibrace nebo opakované cyklování zatížení, aplikujte směs pro zajištění závitů, dodržujte pokyny výrobce směsi ohledně doby vytvrzení.
4. Zašroubujte konverzní matici do otvoru pomocí vhodného nástroje, ať už plochého šroubováku pro díl s drážkou nebo šestihranného klíče nebo instalačního závitníku pro díl bez drážky, přičemž nástroj udržujte zarovnaný s osou otvoru.
5. Usaďte matici do specifikované hloubky, obecně v rovině s okolním povrchem nebo mírně pod ním, pokud konstrukce nevyžaduje zvláštní odstup.
6. Před instalací protilehlého šroubu, svorníku nebo šroubu ověřte, zda je vnitřní závit čistý a nepoškozený, a poté utáhněte na hodnotu utahovacího momentu odpovídající velikosti a materiálu vnitřního závitu.

Vynechání kroku přípravy otvoru je jedním z častějších zdrojů problémů s instalací, protože nečistoty ponechané v otvoru mohou zabránit úplnému usazení vnějšího závitu a zkrátit efektivní délku záběru, o které jsme se v tomto článku zmínili dříve. Pro opakované výrobní použití mnoho montážních týmů standardizuje konkrétní hnací nástroj a nastavení krouticího momentu pro každou velikost konverzní matice, což pomáhá udržovat konzistentní výsledky na celé montážní lince.

Matice závitového adaptéru vs. standardní matice s jedním závitem

Převodní matici s vnitřním a vnějším závitem je vhodné odlišit od běžné matice s jedním závitem, protože obě části řeší různé problémy, i když mohou na první pohled vypadat podobně. Standardní matice nese pouze jednu velikost závitu a je navržena tak, aby zajistila šroub s odpovídající specifikací, zatímco konverzní matice, dvojitá matice nebo matice s reduktorem závitu nese dvě nezávislé popisky závitu na stejném těle. Níže uvedená tabulka shrnuje hlavní funkční rozdíly mezi těmito dvěma typy součástí.

Toto rozlišení je nejdůležitější při pořizování, protože specifikování standardní matice, když je konverzní funkce skutečně potřeba, nevyřeší problém nesouladu závitu. Technici a kupující, kteří získávají dodavatele matic závitového adaptéru, by měli jasně uvést, že je vyžadována dvouzávitová část spolu s oběma popisky závitu, aby se předešlo prodlevám během cenové nabídky a vzorkování.

Možnost přizpůsobení OEM a ODM

Kromě standardních katalogových velikostí mnoho dodavatelských týmů vyžaduje OEM díl s redukční maticí závitu vyrobený podle konkrétního výkresu s nestandardní kombinací vnitřních a vnějších závitů, upravenou celkovou délkou nebo specifickou povrchovou úpravou. Zakázkový vývoj tohoto druhu obecně vyžaduje výrobce s vlastními nástroji, automatizovaným výrobním zařízením a systémem kvality, který dokáže udržet úzké rozměrové tolerance ve velkých objemech výroby. To je zvláště důležité pro automobilové a letecké programy, kde je často vyžadována dokumentace a sledovatelnost dílů vedle samotného fyzického hardwaru.

Řízení výrobního rozsahu a kvality

Vzhledem k tomu, že poptávka po standardizovaných součástech závitových spojů neustále roste v automobilovém a všeobecném strojírenství, výrobci, kteří kombinují technickou podporu s automatizovanou výrobní kapacitou, se stále více spoléhají na standardní i zakázkové díly. Zařízení vybavené stovkami obráběcích strojů a automatizovaných výrobních linek může obvykle přejít od schvalování vzorků k hromadné výrobě efektivněji než menší dílna, což je důležitý faktor pro programy OEM s definovanými harmonogramy dodávek. Důsledná kontrola procesu napříč každou výrobní šarží je to, co v konečném důsledku podporuje sledovatelnou, opakovatelnou kvalitu dílů, což je důležité pro výrobce matic s dvojitým závitem stejně jako pro kteréhokoli jiného dodavatele přesných spojovacích prvků.

O společnosti Dongtai Jinzhize Metal Products Co., Ltd.

Dongtai Jinzhize Metal Products Co., Ltd. je specializovaný výrobní závod věnovaný produktům závitových spojů pro automobilový a letecký průmysl. Společnost vyrábí především šroubovité drátěné vložky, samořezné vložky, zámkové vložky, závitové adaptéry a olejové zátky spolu s odpovídajícími instalačními závitníky a nástroji , která zařazuje převodové matice s vnitřním a vnějším závitem a související závitové adaptéry přímo do své základní produktové řady, nikoli jako periferní nabídku.

Společnost byla založena v roce 2015 a provozuje výrobní závod o rozloze 10 000 metrů čtverečních vybavený stovkami obráběcích strojů a automatizovaných výrobních systémů. Během let vývoje si společnost vybudovala zkušený tým specialistů na design, vývoj a výrobu, podporovaný strukturovaným systémem řízení kvality a komplexním mechanismem poprodejních služeb. S roční výstupní hodnotou 153 milionů RMB v roce 2024 si společnost zachovává schopnost rozsáhlých a stabilních dodávek zákazníkům, kteří požadují konzistentní objemy během prodloužených výrobních sérií.

Produkty společnosti jsou široce využívány v automobilovém průmyslu, včetně motorů a převodovek pro osobní a užitková vozidla, stejně jako v leteckém průmyslu a výrobě kolejových vozidel. Toto rozšíření koncových trhů vyžaduje, aby společnost udržovala konzistentní a sledovatelné výrobní záznamy napříč různými produktovými řadami, protože zákazníci z automobilového a leteckého průmyslu běžně požadují dokumentaci vedle fyzických dílů, které kupují.

Související produkty závitového připojení

Kromě převodních matic s vnitřním a vnějším závitem společnost vyrábí také šroubovité drátěné vložky, což jsou přesné zapuštěné spojovací prvky vyrobené z vysoce pevného a vysoce elastického drátu z nerezové oceli válcovaného za studena, stočeného do průřezu ve tvaru diamantu. Tyto vložky jsou zašroubovány do předvrtaného otvoru, aby vytvořily trvanlivý standardní vnitřní závit odolný proti opotřebení, a používají se především v základních materiálech s nižší pevností, jako je hliník, slitiny hořčíku, plasty a dřevo, nebo k opravě poškozených závitů v litinových a ocelových součástech. Společně se samořeznými vložkami, uzamykacími vložkami na klíče a olejovými zátkami umožňují tyto produktové řady společnosti podporovat širokou škálu požadavků na závitové připojení pro zákazníky pracující v automobilovém, leteckém, námořním, přesných strojích a elektronických aplikacích.
