Co je závitník?
A závitník je specializovaný řezný nástroj určený k vytváření vnitřních závitů v předvrtaných otvorech. Funguje tak, že odstraňuje materiál (řezání závitníků) nebo přemisťuje materiál (tvarování závitníků) a vytváří spirálové drážky, do kterých se vejdou šrouby, šrouby a další závitové spojovací prvky. Závitníky jsou nezbytné ve výrobním, automobilovém, leteckém a instalatérském průmyslu, kde je pro montáž a mechanické upevnění vyžadováno přesné vnitřní závitování.

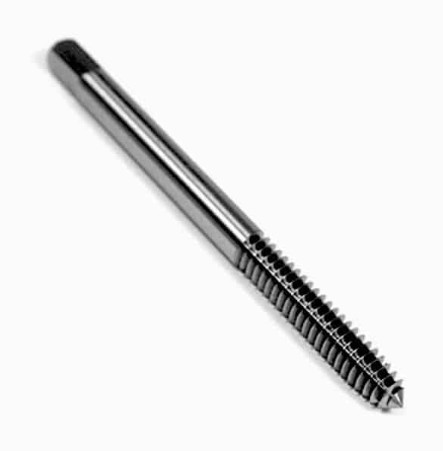

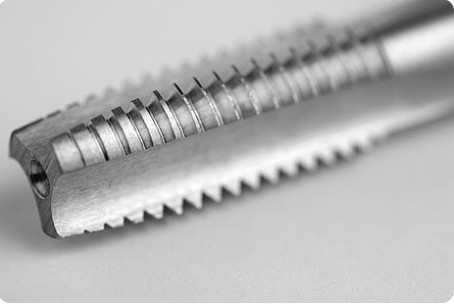

Závitníky jsou obvykle vyráběny z kalené chromové oceli, rychlořezné oceli (HSS) nebo monolitního karbidu, aby vydržely řezné síly a tření vznikající během procesu závitování. Nástroj má podélné drážky, které poskytují řezné hrany a kanály pro odvod třísek, spolu se zkoseným vedením, které vede závitník do otvoru.
Hlavní funkce závitníku
Vytvoření vnitřního vlákna
Primární funkcí závitníku je řezání nebo vytváření vnitřních závitů v dírách. Na rozdíl od nástrojů pro vnější závitování (závitníky) závitníky pracují z vnitřku válcové plochy a vytvářejí vnitřní součást závitového spoje. To umožňuje bezpečné připevnění šroubů, šroubů a svorníků ke kovovým, plastovým nebo kompozitním obrobkům.
Oprava a restaurování závitů
Závitníky plní kritickou funkci při opravách poškozených nebo stržených vnitřních závitů. Přeřezáním profilu závitu mohou závitníky vrátit opotřebované závity do jejich původních specifikací a ušetřit tak vysoce hodnotné součásti před sešrotováním. To je zvláště důležité při opravách motorů, údržbě strojů a leteckých aplikacích, kde jsou náklady na výměnu součástí značné.
Správa čipů a evakuace

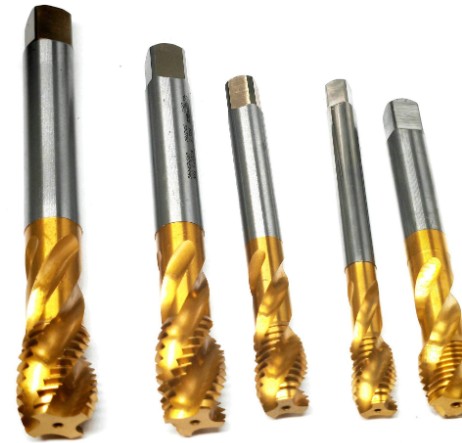

Různé geometrie závitníků jsou navrženy tak, aby efektivně řídily třísky. Spirálové závitníky tlačí třísky dopředu (ideální pro průchozí otvory), zatímco spirálové závitníky táhnou třísky dozadu (nezbytné pro slepé otvory). Tato funkce odvodu třísek zabraňuje zlomení nástroje a zajišťuje kvalitu závitu.
Jak používat závitník pro výpočty závitů
Klepněte na Výpočet velikosti vrtáku
Před závitováním musíte vyvrtat vodicí otvor správného průměru. Velikost závitníku je vypočítána tak, aby se dosáhlo přibližně 65–75 % záběr závitu , který poskytuje optimální rovnováhu mezi pevností a točivým momentem. Jen vyvrtaná díra 0,2 mm poddimenzovaný může zvýšit závitovací moment o 15–25 % výrazně zvyšuje riziko rozbití.
RPM a výpočet rychlosti posuvu

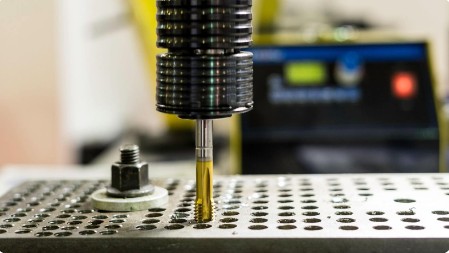

U CNC závitování se rychlost vřetena (RPM) vypočítá pomocí vzorce: RPM = (řezná rychlost × 1000) / (π × průměr závitníku) . Rychlost posuvu se musí přesně shodovat se stoupáním závitu – jakákoliv neshoda způsobí zachycení závitu nebo zlomení závitníku. Například závitník M6×1,0 vyžaduje posuv přesně 1,0 mm na otáčku.
Výpočet hloubky pro slepé díry
Při vrtání slepých děr vypočítejte hloubku vrtání 3–5 roztečných délek vůle nad požadovanou hloubku závitu. To zabraňuje tomu, aby se kohoutek dotýkal dna otvoru, což způsobí okamžité rozbití. Pro závit M8×1,25 vyžadující hloubku závitu 20 mm vrtejte do hloubky alespoň 24–26 mm.

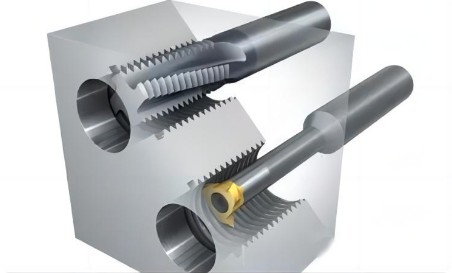

Závitování závitů vs. jiné způsoby závitování
Klíčové informace: Frézování závitů je preferováno pro materiály přesahující 50 HRC nebo vysoce hodnotné díly, protože zlomené frézy se odstraňují snadněji než zlomené závitníky. Nabídky klepání na formulář 3× delší životnost nástroje než řezání závitníků v hliníku, ale je omezeno na materiály ≤36 HRC.
Rozdíl mezi závitníkem a závitníkem
Termíny se často používají zaměnitelně, ale existují jemné rozdíly:
- "klepnout" je obecný termín pro jakýkoli nástroj používaný k vytváření vnitřních závitů, včetně ručních závitníků, strojních závitníků a tvářecích závitníků.
- "klepnutí na závit" konkrétně odkazuje na kompletní sestavu řezného nástroje s definovanou geometrií závitu, drážkami a konfigurací stopky navrženou pro výrobu standardizovaných profilů závitů (např. UNC, UNF, metrický).
V praktickém použití "závitník" zdůrazňuje funkci nástroje při vytváření šroubových závitů, zatímco "závitník" může šířeji odkazovat na kategorii nástroje. Oba termíny popisují stejnou základní rodinu nástrojů.
Jak zabránit prasknutí kohoutku
Zlomení závitníku patří mezi nejnákladnější selhání obrábění, přičemž často vyžaduje zlomení závitníku ve slepých otvorech EDM extrakce které mohou stát více než samotný díl. Implementujte tyto osvědčené strategie:
Optimalizujte velikost pilotního otvoru
Cíl 75% záběr závitu spíše než 100 %. Plné závity zvyšují pouze 5% pevnost, ale ztrojnásobují nároky na točivý moment. Ověřte velikost vrtáku při nastavení – nikdy se nespoléhejte pouze na data programu.
Vyberte Správnou geometrii kohoutku
- Průchozí otvory: Použijte spirálové hroty (čum zbraně), které tlačí třísky dopředu
- Slepé díry: Použijte závitníky se spirálovou drážkou, které tahají třísky nahoru
- Hluboké otvory (>1,5× průměr): Implementujte cykly poklepávání
Kontrola řezných parametrů
Snižte řeznou rychlost o 20–30 % pro kalené oceli. Použijte režim tuhého závitování v CNC k synchronizaci rychlosti vřetena a rychlosti posuvu – nesouosost způsobuje nerovnoměrné zatížení a prasknutí.
Zajistěte správné mazání
Řezné kapaliny na olejové bázi s přísadami pro extrémní tlaky překonávají ve vodě rozpustné chladicí kapaliny pro závitování. U nerezové oceli 316L způsobuje nedostatečné mazání mechanické zpevnění a zadření.
Udržujte stav nástroje a stroje
- Vyměňujte závitníky proaktivně na základě limitů počtu vláken, nečekejte na selhání
- Ověřte, zda je házení vřetena ≤0,01 mm
- Použijte plovoucí držáky závitníků, abyste vyrovnali drobné nesouososti
Co je to slepá díra a jaký kohoutek by měl být použit?
Definice slepé díry
A slepá díra je otvor, který neprochází úplně obrobkem – má uzavřené dno. Na rozdíl od průchozích otvorů slepé otvory zachycují třísky uvnitř, takže vytváření závitů je výrazně náročnější. Slepé otvory jsou běžné v motorových blocích, hydraulických potrubích a konstrukčních součástech, kde upevňovací prvky nesmí vyčnívat přes opačnou stranu.
Doporučené typy závitníků pro slepé otvory
Kritický požadavek: Pro slepé otvory vždy používejte závitníky se spirálovou flétnou pokud možno s vnitřními kanály chladicí kapaliny. Ty vytahují třísky nahoru a ven z otvoru, čímž zabraňují shlukování na dně, které způsobuje rozbití. U děr hlubších než 1,5× průměr použijte vrtací závity – posuňte 2–3 závity dopředu a poté zatáhněte, abyste odstranili třísky.
Jak udržovat závitník
Čištění a skladování
Po každém použití kohoutky důkladně očistěte kartáčkem a rozpouštědlem, abyste odstranili třísky a zbytky řezné kapaliny. Baterie skladujte v jednotlivých přihrádkách nebo ochranných pouzdrech, aby nedošlo k poškození hran. Nikdy neházejte kohoutky do zásuvek na nářadí, kde by se mohly dotknout jiných nástrojů.
Kontrola a ostření
Zkontrolujte řezné hrany závitníku pod zvětšením, zda nejsou opotřebené, odštípnuté nebo nahromaděné. Při zjištění opotřebení přebruste drážky, ale nikdy neobrušujte spodní část flétny -to oslabuje nástroj. Během přebrušování odstraňte všechny opotřebené části, abyste obnovili správnou geometrii. Během ostření se vyhněte příliš úzké šířce země.
Lakování a povrchová úprava
Aplikujte povrchové úpravy jako např Nitrid titanu (TiN) nebo parní oxid pro snížení tření a prodloužení životnosti nástroje. Povlaky TiCN jsou zvláště účinné pro aplikace z nerezové oceli. Re-coated kohoutky mohou dosáhnout 2–3× životnost nástroje nepovlakovaných nástrojů.
Životní management
Stanovte předem stanovené limity životnosti nástroje na základě materiálu a počtu závitů. Zpracovat lze například závitník HSS z hliníku 500-1000 děr , zatímco stejný kohoutek z nerezové oceli 316L může jen vydržet 50-100 jamek . Závitníky vyměňujte proaktivně – opotřebované závitníky řežou poddimenzované závity a vyžadují vyšší krouticí moment, což zvyšuje riziko zlomení.
FAQ o závitníku
Proč se mi kohoutek stále láme ve slepých dírách?
Nejčastější příčinou je hromadění třísek na dně otvoru . Přejděte na závitníky se spirálovou drážkou, které vytahují třísky nahoru, ověřte, že hloubka vrtání poskytuje dostatečnou vůli (3–5 stoupání za hloubkou závitu) a zvažte cykly vrtání hlubokých děr.
Mohu použít stejný závitník pro ruční i strojní závitování?

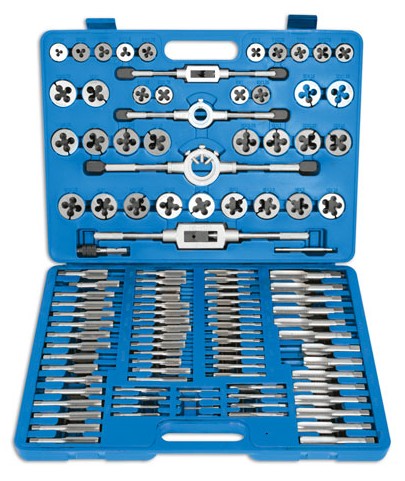

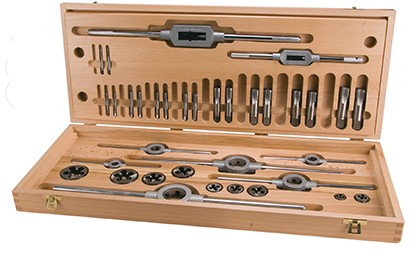

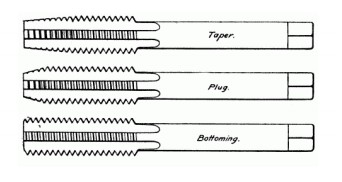

Ruční závitníky (kuželové, kuželové, spodní sady) jsou určeny pro ruční použití se závitovými klíči a mají specifické délky zkosení pro postupné řezání. Strojní závitníky jsou konstruovány pro použití v CNC/obráběcím centru se synchronizovanými rychlostmi posuvu. Zatímco ruční závitníky lze používat ve strojích, strojní závitníky by se neměly používat ručně kvůli jejich agresivní geometrii.
Jaký je rozdíl mezi řezáním a tvarováním závitníků?
Řezání kohoutků odebíráním materiálu vytváříte závity a vyrábíte třísky. Tvarovací závitníky (rolovací závitníky) vytlačují materiál bez tvorby třísek a vytvářejí pevnější závity s lepší povrchovou úpravou. Tvářecí závitníky však vyžadují materiály ≤36 HRC a vytvářejí o něco větší závity, které vyžadují větší vodicí otvory.
Jak odstraním rozbitý kohoutek z otvoru?
Metody odstraňování zahrnují: (1) Vytahovače závitníků, které uchopí zlomenou stopku, (2) Elektroerozivní obrábění (EDM) pro vypálení závitníku, (3) Pečlivé vrtání levostrannými vrtáky nebo (4) Chemické rozpouštění u vysoce hodnotných dílů. Prevence je vždy nákladově efektivnější – odstranění poškozeného závitníku může stát více než samotný obrobek.
Proč jsou moje nitě příliš těsné nebo příliš volné?
Uvolněné nitě označují příliš velké vrtané otvory nebo opotřebené závitníky řezající poddimenzované. Pevné nitě navrhují poddimenzované vrtáky, opotřebené závitníky, které řežou poddimenzované (opotřebení hřbetu zvyšuje průměr stoupání) nebo nedostatečné mazání způsobující zadření. Vždy ověřte velikost vrtáku a specifikujte třídy tolerance (6H pro metrické, 2B pro Unified) na výkresech.
Jakou řeznou rychlost mám použít pro závitování?
Typické povrchové rychlosti: Hliník: 15–25 m/min; Uhlíková ocel: 8–12 m/min; Nerezová ocel: 4–8 m/min; Kalená ocel (>45 HRC): 3–5 m/min . V případě pochybností začněte na spodním konci a postupně zvyšujte. Nadměrná rychlost způsobuje mechanické zpevnění v nerezu a hromadění tepla, které urychluje opotřebení.
