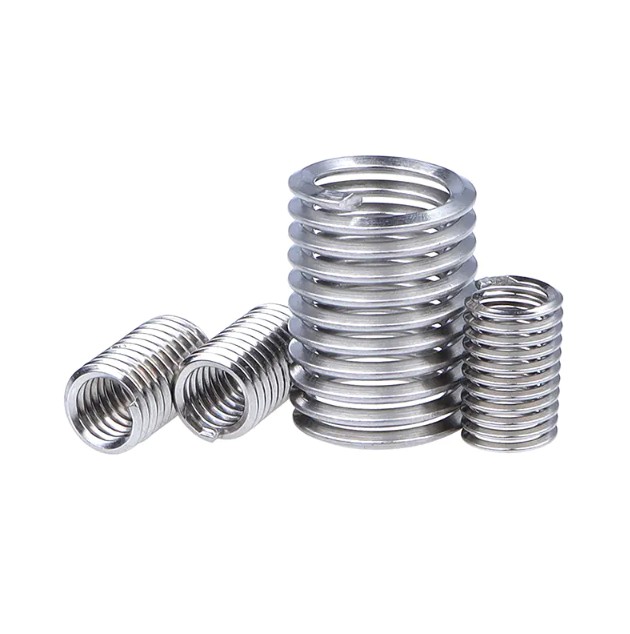

A drátěná závitová vložka je šroubovitě stočený upevňovací prostředek vyrobený z vysoce pevného drátu z nerezové oceli (typicky typ 304 nebo 316) s kosočtvercovým průřezem. Vkládá se do předvrtaného otvoru pro vytvoření trvalého vnitřního závitu odolného proti opotřebení, který přesahuje pevnost většiny základních materiálů. Pružinový design vložky umožňuje rovnoměrně rozložit zatížení po celé délce závitu, čímž se smykové zatížení přemění na radiální „obručové napětí“ pro vynikající integritu spoje.
Vložky s drátěným závitem, původně vyvinuté pro letecké a automobilové aplikace, plní dvě hlavní funkce: opravy poškozených nebo stržených závitů a výztužné nitě v měkkých materiálech jako je hliník, hořčík a kompozity. Dokončený povrch (8-16 mikropalců) je výjimečně hladký, prakticky eliminuje erozi závitu způsobenou třením a poskytuje odolnost proti korozi.
Hlavní typy vložek s drátěnými závity
Drátěné závitové vložky jsou rozděleny do kategorií podle jejich zajišťovacího mechanismu a způsobu instalace. Čtyři primární typy jsou:
Volně běžící (staardní) břitové destičky
Jedná se o nejběžnější typ – v podstatě spirálově vinuté pružiny, které vytvářejí vnitřní závity odpovídající velikosti šroubu. Poskytují hladké, volně běžící závity bez jakékoli aretační funkce. Nejlepší pro: Univerzální aplikace, kde je nutná častá montáž/demontáž a vibrace jsou minimální.
Šroubovací vložky
Tyto břitové destičky mají jednu nebo více polygonálních uchopovacích cívek, které vyvíjejí radiální tlak na vnější závit a vytvářejí převažující krouticí moment, aby se zabránilo uvolnění v důsledku vibrací nebo nárazů. Eliminují potřebu dalších zajišťovacích mechanismů, jako jsou pojistné podložky nebo směsi pro zajištění závitů. Nejlepší pro: Prostředí s vysokými vibracemi, jako jsou motory, stroje a letecké aplikace.
Zapletené vložky
Originální design s malou příchytkou (instalační rukojetí) na jednom konci cívky. Hrot zapadne do instalačního nástroje a po instalaci se musí odlomit. výhody: Nižší náklady, ověřená spolehlivost. Nevýhody: Nebezpečí úlomků cizích předmětů (FOD) ze zlomeného hrotu, který vyžaduje odstranění ze slepých otvorů.
Zamotané vložky
Moderní inovace s hnacími zářezy na obou koncích namísto třmenu. Tyto vložky lze instalovat a vyjímat bez odlomení jakýchkoli kusů, což zcela eliminuje rizika FOD. výhody: Opakovaně použitelná, rychlejší instalace, není vyžadováno vyhledávání tangenci, ideální pro kritické aplikace v letectví a čistých prostorách. Dostupné v: Jak volně běžící, tak šroubovací konfigurace.
| Typ | Funkce uzamčení | Instalace | Riziko FOD | Nejlepší aplikace |
|---|---|---|---|---|
| Volný běh | žádný | Tangless nebo Tangless | Nízká až střední | Valná hromada |
| Šroubové zamykání | Radiální uchopovací cívky | Tangless nebo Tangless | Nízká až střední | Prostředí s vysokými vibracemi |
| Tanged | Liší se | Vyžaduje odlomení tang | Středně vysoká | Nákladově citlivé aplikace |
| Tangless | Liší se | Není nutné žádné oddělování | žádný | Letectví, kritické systémy |
Jak vybrat vhodný model
Výběr správné vložky s drátěným závitem vyžaduje zvážení čtyř klíčových parametrů:
Velikost a rozteč závitu
Přizpůsobte vložku vaší specifikaci šroubu (metrické: M2–M39; britské: UNC/UNF #2 až 1/2" a větší). Vložka musí odpovídat jak jmenovitému průměru, tak stoupání závitu (hrubé nebo jemné) spojovacího prvku.
Délka vložky
Délka břitové destičky je určena jako násobek průměru závitu (D):
- 1,0D: Minimální záběr, vhodné do stísněných prostor
- 1,5D: Standardní délka pro většinu aplikací
- 2,0D–3,0D: Maximální pevnost pro vysoce zatížené nebo kritické aplikace
Výběr materiálu
Standardní vložky jsou vyráběny z 304 nerezová ocel (AISI 304, mechanicky zpevněné na pevnost v tahu 200 000 psi). Pro specializované aplikace:
- Nerezová ocel 316: Zvýšená odolnost proti korozi pro mořské/chemické prostředí
- Inconel X-750: Vysokoteplotní aplikace (až 550 °C/1022 °F)
- Fosforový bronz: Aplikace vyžadující sníženou odolnost proti zadření nebo jiskrám
Povrchová úprava
Volitelné povlaky zvyšují výkon ve specifických podmínkách:
- Lubrikant na suchý film (MolyLube): Snižuje tření v aplikacích s vysokým točivým momentem, odolnost vůči vysokým teplotám
- Kadmium nebo niklování: Vynikající odolnost proti korozi, zabraňuje zadření během instalace
- Stříbření: Aplikace při extrémních teplotách, snižuje zadírání závitů
Požadované instalační nástroje
Kompletní instalace drátěné závitové vložky vyžaduje následující specializované nástroje:
| Nástroj | Funkce | Poznámky ke specifikaci |
|---|---|---|
| STI (vložka se šroubovým závitem) Závitník | Vytváří vnitřní závity pro vložku | Větší průměr stoupání než standardní závitník; musí přesně odpovídat velikosti vložky |
| Vrták pro jádrové díry | Před závitováním vyvrtejte vodicí otvor | Průměr specifický pro velikost vložky; nejsou povoleny žádné tolerance |
| Nástroj pro vkládání (předvíječ) | Větry se vkládají do závitového otvoru | Ruční, elektrické nebo pneumatické; uchycené nebo nezadržitelné typy vřeten |
| Nástroj Tang Break | Po instalaci odstraní třep | Děrovačka a kladivo (200 g) pro malé velikosti; specializované odlamovací nástroje pro větší |
| Záhlubník | Vytváří náběhové zkosení | Hloubka ≤ 0,4 × rozteč; zabraňuje křížení závitu vložky |
| Měřidlo závitové zástrčky | Ověřuje přesnost hotového závitu | Go/No-Go měřidlo pro kontrolu kvality |
| Extrakční nástroj | Odstraňuje poškozené vložky | Vyžadováno pro scénáře opravy nebo výměny |
Možnosti elektrického nářadí: Pro velkosériovou výrobu poskytují pneumatické nebo elektrické instalační nástroje konzistentní instalační hloubku prostřednictvím nastavitelných hloubkových limitů a funkcí automatického zpětného chodu.
Správný postup instalace
Správná instalace následuje přesné pětikroková sekvence . Odchylky od tohoto postupu jsou primární příčinou selhání vložky.
Krok 1: Vrtání
Pomocí specifikovaného STI vrtáku vyvrtejte otvor se správným průměrem a hloubkou. Kritické požadavky: Hloubka vrtání musí přesahovat hloubku zabudování vložky minimálně o 1-2 závity; otvor se nesmí zužovat; třísky musí být zcela odstraněny – zvláště důležité pro slepé díry.
Krok 2: Zahloubení
Aplikujte zahloubení na vstup otvoru, abyste zabránili křížení závitu a zajistili náběh pro břitovou destičku. Maximální hloubka zahloubení: 0,4 × rozteč. Nadměrné zahloubení ohrožuje držení destičky.
Krok 3: Klepání (STI Tap)
Řezejte závity pomocí specifikovaného závitníku STI, který vytváří větší průměr stoupání než standardní závitníky, aby se přizpůsobil vnějšímu průměru břitové destičky. U průchozích otvorů musí hloubka závitníku přesahovat délku vložky. U slepých otvorů použijte řízenou sílu, abyste zabránili zlomení závitníku. Důkladně vyčistěte závity pomocí stlačeného vzduchu (radiální trysky pro slepé otvory) před instalací vložky.
Krok 4: Vložte instalaci
Namontujte vložku na instalační nástroj, přičemž zajistěte čep (u vložek s hrotem) nebo unášecí zářezy (u vložek bez zamotání). Otáčením nástroje naviňte vložku do závitového otvoru. Zastavte, když je vložka 0,25–0,75 závitu pod povrchem. Vyvarujte se použití nadměrné axiální síly, která může způsobit "křížení závitu" nebo poškození břitové destičky.
Krok 5: Odstranění Tang (pouze vložky Tanged)
U průchozích otvorů: Umístěte nástroj pro odlomení třmenu (děrovač) nad třmen a udeřte na druhý konec nástroje 200g kladivo odstřihnout tang. Pro slepé otvory: Použijte dlouhé kleště nebo extrakční nástroje k vytažení zlomeného hrotu. Ověřte pomocí závitové měrky, zda hotový závit odpovídá specifikaci (obvykle tolerance ISO 2/6H).
Kompatibilní materiály
Drátěné závitové vložky jsou kompatibilní prakticky se všemi konstrukčními materiály, se zvláštními výhodami pro měkčí podklady.
Měkké kovy (primární aplikace)
- Hliníkové slitiny: Nejběžnější aplikace; zabraňuje stahování závitů v litém a tvářeném hliníku
- Slitiny hořčíku: Nezbytné pro lehké letecké a automobilové komponenty
- Měď a bronz: Poskytuje odolnost proti opotřebení v měkčích neželezných kovech
- Titan: Kompatibilní, ale často se používá spíše pro opravy závitů než pro primární vyztužení
Železné kovy
Zatímco u oceli (která má dostatečnou pevnost závitu) je to méně běžně nutné, používají se vložky litina a tvárná litina pro odolnost proti opotřebení a v ocel aplikace vyžadující častou montáž/demontáž, aby se zabránilo opotřebení závitu.
Nekovové materiály
Účinné v termoplasty, termosety a kompozity (uhlíkové vlákno, sklolaminát), kde by se přímé závity snadno svlékaly. Radiální tlak břitové destičky vytváří mechanické zajištění bez koncentrací napětí, které způsobují praskání křehkých materiálů.
Směrnice tvrdosti materiálu: Vložky jsou nejvýhodnější, když je tvrdost základního materiálu nižší 30 HRC (Rockwell C) . V tvrdších materiálech poskytují břitové destičky spíše odolnost proti korozi a prodloužení životnosti závitu než zvýšení pevnosti.
Manipulace s přetažením a zlomením
Selhání instalace vyžadují systematickou nápravu, aby se obnovila integrita vlákna.
Vyjmutí přetažené vložky
Pokud je vložka příliš utažená nebo nesprávně usazená, použijte specializovanou extrakční nástroj . Vložte hrot nástroje do vkládací cívky, pevně zatlačte a otočte proti směru hodinových ručiček k vysunutí vložky. V odolných případech naneste penetrační olej a nechte jej před extrakcí nasáknout.
Vyjmutí rozbité vložky
Pokud se vložka během instalace rozbije:
- Vyvrtejte zlomenou vložku pomocí vrtáku o něco menší než velikost vrtáku STI aby nedošlo k poškození nadřazených vláken
- K odstranění zbývajících úlomků cívky použijte vytahovač kohoutku nebo snadno vyjímatelný nástroj
- Zkontrolujte závitový otvor, zda není poškozený; pokud jsou závity narušeny, vyvrtejte další větší velikost břitové destičky nebo použijte k opravě pevnou vložku pouzdra (Keensert)
Preventivní opatření
Abyste zabránili nadměrnému utažení:
- Použijte instalační nástroje s omezením krouticího momentu nebo přednastavené momentové klíče
- Zastavte instalaci, když je vložka 0,25–0,75 závitu pod povrchem —nikdy nezalévá ani nevyčnívá
- Před instalací ověřte, zda je hloubka kohoutku dostatečná; nedostatečná hloubka způsobuje "vysouvání" a zkreslení cívky
- Při řezání závitů používejte správné mazání, abyste zabránili zadření, které by mohlo způsobit zablokování břitové destičky
Často kladené otázky
Lze vložky s drátěným závitem znovu použít?
Vložky bez zamotání lze vyjmout a opakovaně použít bez poškození. Zapletené vložky lze technicky vyjmout, ale odlomení špičky znemožňuje opětovné použití. Pro aplikace vyžadující častou údržbu určete od začátku nezamotané vložky.
O kolik pevnější je závitový otvor s vložkou?
Správně nainstalovaná drátěná závitová vložka poskytuje závit, který je O 20 % pevnější než původní nit základního materiálu v tahu a výrazně lepší ve smyku. Rozložení zatížení po celé délce břitové destičky versus koncentrace na prvních 2-3 závitech standardního závitového otvoru poskytuje primární výhodu pevnosti.
Ovlivňují vložky specifikace krouticího momentu šroubů?
Vyžaduje se šroubovací vložky vyšší montážní moment (typicky 1,5–2× standard) kvůli převládajícímu točivému momentu z úchopových cívek. Volněběžné břitové destičky používají standardní hodnoty krouticího momentu. Vždy si ověřte specifikace výrobce břitové destičky, protože nedostatečné utažení může způsobit uvolnění, zatímco nadměrné utažení riskuje selhání šroubu.
Jsou drátěné závitové vložky standardizované?
Ano, většina vložek vyhovuje DIN 8140 (evropské), NASM 21209 (Letecký a kosmický průmysl), popř MS21209 (Vojenský standard). Tato standardizace zajišťuje kompatibilitu mezi výrobci vložek, závitníků a instalačních nástrojů, i když pro kritické aplikace se doporučuje ověření.
Lze vložky instalovat do slepých otvorů?
Ano, ve slepých otvorech fungují jak zapletené, tak i nezamotané břitové destičky. U zahrocených břitových destiček ve slepých dírách zajistěte, aby hloubka díry vyhovovala celé délce břitové destičky plus vůle pro odlomení trnu. Vložky bez zamotání jsou zvláště výhodné pro slepé otvory, protože eliminují riziko, že v dutině zůstanou volné zarážky.
Co způsobuje "protáčení" nebo vytahování vložky?
Vložení rotace v rodičovském otvoru ukazuje nedostatečný radiální tlak , obvykle způsobené: (1) nesprávnou velikostí závitníku STI, která má za následek předimenzované závity, (2) instalací do materiálu pod minimální tvrdostí/pevností ve smyku nebo (3) použitím příliš krátké délky břitové destičky pro zatížení. Sanace vyžaduje vyvrtání a instalaci větší vložky nebo přechod na pevnou vložku se zámkem na klíč.
